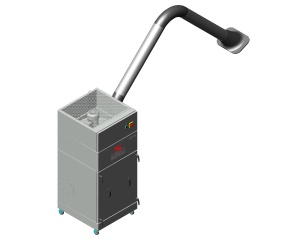

Mobilní filtrační zařízení řady SD

Odsávací zařízení řady SDVyužití zařízení SD je určeno odsátí a separaci kouře, pevných elementů tj. látky rozptýlené do vzduchu.

Vlastní zařízení se skládá z radiálního středotlakého ventilátoru v útlumovém monobloku, filtračního modulu a podstavy se sběrnou nádobou, včetně vstupní částí pro napojení sacího potrubí.

Filtrační modul je vybavený filtračním médiem (filtrační patrony).

Základová podstava se sběrnou nádobou o velikosti 10l, zajišťuje přirozenou sedimentaci prachových částic. Sběrná nádoba je přístupná po otevření dveří filtrační komory.

Ventilátor radiální konstrukce je umístěný v tlumícím monobloku. Elektromotor a vlastní ventilátor je bez údržbového, nevyžaduje pravidelnou údržbu. Skelet tlumícího modulu z profilovaných panelů je vyplněn protihlukovou vložkou, která zajišťuje výborné hodnoty hladiny hluku do 68 dB(a).

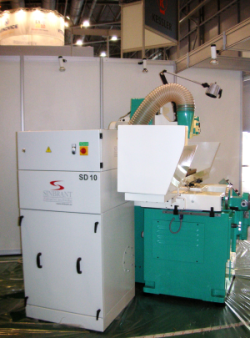

  • Lokální odsávací a separační zařízení, instalace u strojních zařízení, případně do blízkého okolí
  • Použití na filtraci a separaci kouřových a pevných elementů
  • Svařování, vrtání, broušení, frézování
  • Separované elementy umístěné do sběrné nádoby
  • El. ovládací panel součástí zařízení

Technické údaje/typ SD 05 SD 10 SD 15
Objemový průtok [max.] 500 m3/hod 1000 m3/hod 1400 m3/hod
El. příkon 0,55 kW 0,75 kW 1,1 kW
Filtrace Patrona Patrona Patrona
Stupeň zachycení až 99% až 99% až 99%
Sběrná nádoba 10l 15l 15l
Elektrorozvaděč Součástí zařízení Součástí zařízení Součástí zařízení

Odsávací zařízení řady SD

Systémové specifikace

  • Odsávací zařízení, modulová skladba dle potřeb výkonu
  • Skladba a velikost filtračních elementů dle zatížení zařízení
  • El. jistící a ovládací skříň součástí zařízení, případně modul dálkového spouštění
  • Odsávací potrubní vedení, přírubové spoje, oleji odolné pryžové těsnění, tvarovky a regulační uzávěry
  • Flexibilní oleji odolné sací hadice, odsávací přípravky
  • Závěsová a instalační technika
